四川电信全球眼监控机房(NTP时间服务器为全省视频服务器提供时间) 一. 概述
将通信网上各种通信设备或计算机设备的时间信息(年月日时分秒)基于UTC(协调世界时)时间偏差限定在足够小的范围内,这种同步过程叫做时间同步。随着信息的发展,各类信息系统也越来越多,目前各系统之间的时钟并不是完全精确统一。系统需要时钟的高度精确,且今后的各类系统之间数据交互会越来越多,相应的时钟要求也越来越精确。 NTP(Network Time Protocol)是由美国德拉瓦大学的David L. Mills教授于1985年提出,除了可以估算封包在网络上的往返延迟外,还可独立地估算计算机时钟偏差,从而实现在网络上的高精准度计算机校时,它是设计用来在Internet上使不同的机器能维持相同时间的一种通讯协定。时间服务器(time server)是利用NTP的一种服务器,通过它可以使网络中的机器维持时间同步。在大多数的地方,NTP可以提供1-50ms的可信赖性的同步时间源和网络工作路径。 网络时间协议(NTP)的详细说明在RFC-1305[Mills 1992]中。RFC-1305对 NTP协议自动机在事件、状态、转变功能和行为方面给出了明确的说明。它以合适的算法以增强时钟的准确性,并且减轻多个由于同步源而产生的差错,实现了准确性低于毫秒的时间服务,以满足目前因特网中路径量测的需要。 美国国家标准技术研究院(NIST)从90年代初开始,进行Internet网上时间发播服务,至今已经设置了7,8个时间服务专用网站,德国PTB也于去年开通专用授时网站,在网上发播标准时间。目前世界上的授时网站已有100多个。 本公司产品采用标准的NTP时间同步协议,可以和局域网内部或互联网的NTP时间服务器进行高精度的时间同步,同步误差为1-50ms。
二. 系统组成介绍
目前民用可以获取的时间来源有:
1.
中国电信CDMA基站时间 2.
中国北斗卫星时间 3.
美国GPS卫星时间 4.
Internet网络时间 5.
欧洲伽利略卫星时间 可以根据用户的不同需求,提供不同的解决实施方案,满足用户对时间同步的需求。

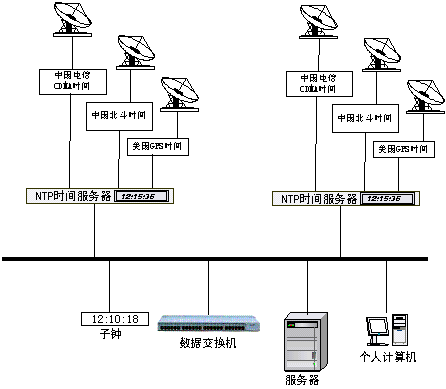

NTP 时间服务器系统组成实物图

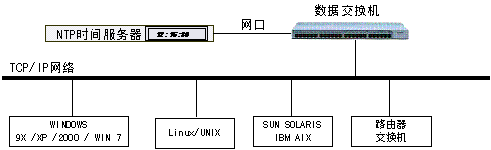

NTP 时间服务器网络组成示意图 三. 北斗接收模块
¥
接收机通道:
6 ¥
冷启动首捕时间: ≤ 2 秒 ¥
失锁重捕时间: ≤ 1 秒 ¥
自动定位时间:
3 分钟 ¥
定位数据更新率:
1Hz 、 8Hz 、
16Hz 可选 ¥
定位精度: 小于 100 米 /95%
(输入高程误差 10 米) ¥
授时
1PPS 精度: 小于
100 纳秒 ¥
PPS 特性:
1Hz 、 TTL 电平、脉冲宽度
31.25 毫秒; ¥
电源:220V交流 ¥
平均无故障间隔时间(MTBF)≥150000小时 四.
CDMA接收模块
¥
CDMA
接收机频率:800MHz。 ¥
输出时间与协调世界时(UTC)时间同步准确度:≤10mS。 ¥
平均无故障间隔时间(MTBF)≥150000小时 ¥
电源:220V交流
五.
GPS接收模块
¥
16通道授时型GPS接收机 ¥
UTC同步精度30ns(RMS),支持单星授时窗口模式
¥
接收L1,C/A码信号-1575.42MHz ¥
跟踪及锁定灵敏度可达-160dBm ¥
电源:220V交流 ¥
平均无故障间隔时间(MTBF)≥150000小时
六.
NTP时间服务器
1.
主要特点
¥
高精度、大容量、高品质NTP网络时间服务器
¥
高性能工业级服务器主板,嵌入式Linux操作系统
¥
显示信息丰富,可显示GPS、网络、系统等状态信息
¥
GPS时钟参考模式,一级网络时间服务器
¥
支持一、捌路相互独立的10/100Base-T 以太网端口
¥
高可靠性,MTBF可达80000小时
¥
支持MD5安全加密协议
¥
支持证书加密协议
¥
可同步数万台客户端、服务器、工作站等设备时钟
¥
四路NTP网络端口易于配置、应用,便于系统升级
¥
提升网络系统的安全性和可靠性 ¥
直观的Web界面及NTPM管理软件,可以轻松实现远程网络登录、管理、配置和维护
2.
网络协议
¥
NTP v1.v2.v3&v4(RFC1119&1305) ¥
SNTP(RFC2030) ¥
MD5 Authentication(RFC1321) ¥
Telnet(RFC854) ¥
NTP
Unicast,Broadcast,Multicast,Autokey ¥
TIME(RFC868)
FTP(RFC959) ¥
DAYTIME(RFC867)
¥
DHCP (RFC2131) ¥
HTTP/SSL/HTTPS(RFC2616)
3.
服务器性能
¥ GPS时钟参考模式,一级网络时间服务器,同步精度1μs 可作为从服务器同步于其他NTP网络时间服务器 ¥
用户终端同步授时精度:0.5-2ms(局域网典型值)
¥
用户容量:可支持数万台客户端
¥
NTP请求量:8000次/秒
4.
物理及环境参数 ¥
尺寸:1U机箱447×44.5×300mm ¥
重量:3.5Kg ¥
电源:220V ±20% 47Hz
~63Hz ¥
工作温度:-10℃~+55℃(主机)
-40℃~+75℃(天线) ¥
存贮温度:-45℃~+85℃ ¥
湿度: 95%无 |
-
|
|
