尊敬的用户：
您好！
欢迎您使用GPS系列全球卫星同步时钟！
该说明书适用于SIGA系列时钟产品，为了保证您顺利地使用该装置，请您在使用之前仔细阅读此使用说明书。
可为公司不断地对其产品进行改进完善，提供的装置个别地方可能与本书的说明有所不同，请参考随机携带的补充说明。
谢谢您对本公司的信任和支持！
联系电话：028-68082905
SIGA全球卫星同步时钟
装 箱 清 单
|
序 号 |
名 称 |
数 量 |
备 注 |
|
|
1. |
NTP时间服务器 |
1台 |
|
|
|
2. |
GPS接收模块 |
1台 |
|
|
|
3. |
CDMA接收模块 |
选配 |
|
|
|
4. |
外接天线 |
1条 |
长度5米 |
|
|
5. |
电源线 |
1条 |
|
|
|
6. |
通讯电缆 |
1条 |
|
|
|
7. |
使用说明书 |
1本 |
|
|
|
8. |
产品合格证 |
1套 |
|
|
|
9. |
保修单 |
1套 |
|
|
目 录
一、系统总体组成介绍………………………………………………………………3
二、获取美国GPS卫星时间时间模块（外置）说明………………………………4
三、NTP时间服务器接口说明………………………………………………………4
四、硬件安装说明……………………………………………………………………5
五、NTP时间服务器地址设定和时间接收数据的调试说明………………………6
六、计算机时间同步设置介绍………………………………………………………8
1. 在windows操作系统下同步操作
2. 在Linux和Unix环境下操作系统下同步操作
七、第一次安装调试全程说明………………………………………………………9
1. NTP的快速安装调试
2. GPS接收模块和主机之间的连接线说明
3. 服务器外型尺寸
4. 技术指标
概述
将通信网上各种通信设备或计算机设备的时间信息(年月日时分秒)基于UTC（协调世界时）时间偏差限定在足够小的范围内，这种同步过程叫做时间同步。随着信息的发展，各类信息系统也越来越多，目前各系统之间的时钟并不是完全精确统一。系统需要时钟的高度精确，且今后的各类系统之间数据交互会越来越多，相应的时钟要求也越来越精确。
Network Time Protocol（NTP）是用来使计算机时间同步化的一种协议，它可以使计算机对其服务器或时钟源（如石英钟，GPS 等等）做同步化，它可以提供高精准度的时间校正，且可由加密确认的方式来防止恶毒的协议攻击。 NTP 提供准确时间，首先要有准确的时间来源，这一时间应该是国际标准时间UTC。 NTP 获得UTC 的时间来源可以是原子钟、天文台、卫星，也可以从Internet 上获取。这样就有了准确而可靠的时间源，时间按NTP 服务器的等级传播,终端设备可以通过以太网络向NTP时间服务器获取精准的时间，NTP协议可以有效的避免网络延时，提高授时的精准度。
一：系统总体组成介绍
1. 获取中国电信CDMA基站时间模块（内置）
2. 获取美国GPS卫星时间时间模块（外置）
NTP 时间服务器系统组成实物图
NTP 时间服务器网络组成示意图
二：获取美国GPS卫星时间时间模块（外置）说明
装置的前面板：
l 电源灯：红灯常亮，表示电源工作正常。
l CPU 灯：黄灯不停闪烁，表示主机工作正常；面板上的黄灯不闪烁，表示主机工作不正常，需要返回厂家维修。
l GPS灯：绿灯常亮，表示接受到卫星信号；不停闪烁，表示没有接受到卫星信号。
l 计算机接口：根据电信情况，更改后，本机没有使用。
l 时钟接口：根据电信情况，更改后，本机没有使用。
l 脉冲接口：将该端口连接到NTP时间服务器的“子钟/脉冲入信号入”接口。T+接T+；T- 接T-。
三：NTP时间服务器接口说明
装置的前面板功能介绍：
l 电源LED灯：红灯常亮，表示电源工作正常。
l 主机LED灯：黄灯常亮，表示主机工作正常；不亮，表示主机没有正常工作
l 信号LED灯：绿灯闪烁或常亮，闪烁一次，表示接受到卫星的时间信号一次。不亮代表没有接收到稳定的时间。
l 时钟LED显示：■ 时、分、秒
装置的后面板功能介绍：
l CDMA信号：连接到CDMA的天线。
l 计算机接口：根据电信情况，更改后，本机没有使用。
l 子钟/脉冲入：连接到接收模块。连接的方法为，T+接T+；T- 接T-。
l 子钟/GPS信息入：根据电信情况，更改后，本机没有使用。
l 电源：电源输入端。
l 网络：连接交换机，可以直接通过网络对远程的计算机进行时间校正。
四、硬件安装说明
l 天线头要安装在室外，原则上是顺着天线头往上看能够看到360。的天空。天线是一个易于安装的有源天线，天线头封装在长约100mm直径约30mm高的塑料圆盘内，天线的导引线是30m左右长的低损耗同轴电缆（不能延长或剪断后重新连接）。
注：天线安装注意事项：
Ø GPS天线应平行于水平面，固定安装在基座上。
Ø 馈线电缆铺设时应远离高压线，电源线，电话线等。
Ø 电缆线长度多出时应拉直或小心盘起，不应使用蛮力硬扯电缆馈线，以免导致电缆对信号衰减的增大。
Ø 电缆线铺设时不应受力压迫。
Ø 天线的接头不要带电插拔，以免电路受损。
连接GPS天馈线：将GPS天馈线连接到服务器后面板“GPS”接口端；
|
正确安装GPS天线 |
不正确安装GPS天线 |
l 连通时钟主机电源。
l 将网线插入到时钟的网络接口，另一头插入交换机。
l 匹配的子钟的安装：接通电源，连接好485通讯线路。
打开后面板上的电源开关，LED显 示器显示出未经同步的北京时间，装置在新的位置装好，上电后需要几分钟的时间进行初始化，即根据接收到的GPS卫星信号计算出所处 的地理位置，对输出时间进行校正。这一过程一般需要大约7分钟，初始化结束后，装置得到卫星同步信息，显示标准北京时间，装置初始化后，只要不移动位置，如断电后再上电，仅需2秒左右即可正常工作。
判断时钟是否正常工作的办法：电源红灯常亮、主机黄灯闪烁、信号绿灯常亮。
五、NTP时间服务器地址设定和时间接收数据的调试说明
NTP时间服务器地址设定：
出厂IP地址说明：
网络端口1：192.168.1.48
子网掩码：255.255.255.0
默认网关：192.168.1.1
（系统2分钟后自动更改IP地址为：192.168.1.58）
更改出厂IP地址：启动服务器后2分钟内，在IE浏览器输入NTP服务器初始的IP地址192.168.1.48，弹出如下菜单进行设定，密码为:cdzzkjgs。
|
|
|
设定完成后,系统自动重新启动服务器，重启后仍然为出厂的固定地址192.168.1.48，在2分钟后，系统自动将地址更给为设定的地址。
重启后的第3分钟，系统启动NTP时间服务，7分钟后开始提供时间服务，在重新启动的15分钟左右，本服务器才能进行时间服务。
时间接收数据的设置：WINDOWS操作系统下的计算机的校时设置：

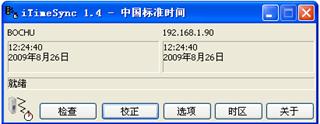

调试说明：启动测试软件：itimesync
六、计算机时间同步设置介绍
1：在windows操作系统下同步操作如下：

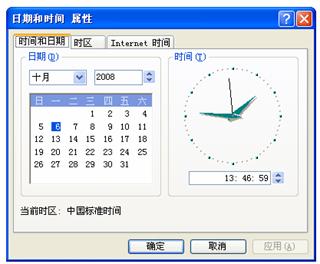

l 打开电脑右下角的时间窗口。

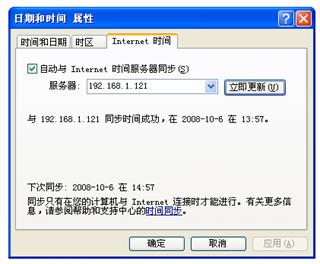

l 选中Internet时间，并输入服务器的IP地址，点击应用，如果需要立即更新，单击立即更新即可。
Ø 修改授时间隔时间。
由于系统默认的时间同步间隔是7天，我们无法自由选择，使得这个功能在灵活性方面大打折扣。其实，我们也可以通过修改注册表来手动修改它的自动同步间隔以提高同步精度，以下以XP系统为例。
l 在“开始”菜单→“运行”项下输入“Regedit”进入注册表编辑器
l 展开[ HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpClient ] 分支，并双击 SpecialPollInterval 键值，将对话框中的“基数栏”选择到“十进制”上
l 对话框中显示的数字正是自动对时的间隔(以秒为单位)，比如默认的604800就是由7(天)×24(时)×60(分)×60(秒)计算来的。设定时间同步周期（建议设为900=15分钟或3600=1小时等周期值），填入对话框，点击确定保存关闭对话框。
l 在Parameters列表中，将NtpServer键值修改为NTP中心服务器的IP地址(根据现场情况设定)，然后点击“确定”按钮保存。
2：在Linux和Unix环境下操作系统下同步操作
l 查看计算机是否安装NTP服务，程序名一般为ntpd，如没有安装则需要安装此服务；
l 修改/etc/ntp.conf文件，任意位置加入一行Server XXX.XXX.XXX.XXX配置语句，其中XXX.XXX.XXX.XXX为NTP服务器的IP地址。
l 运行ntpd程序，启动ntp服务即可。
七：第一次安装调试全程说明
1. NTP的快速安装调试
解答：分为2步来调试，首先硬件安装到位，天线必须正常连接。
硬件安装
l 制作一条电缆，用于连接GPS接收主机和NTP时间服务器
l 接收主机的安装：把“GPS接收主机”置放到靠近窗户的地方，把天线置放到室外。接上天线后，接收机面板的绿灯常亮表示接收到GPS时间信息，闪烁表示没有接收到卫星信息。
l NTP时间服务器主机的安装 ： 把NTP时间服务器安装后，用电缆连接到GPS卫星接收主机，连接方法是“GPS接收主机”的脉冲输出口连接到NTP时间服务器“子钟/脉冲入”接口。NTP时间服务器的绿灯闪烁，表示正常，不亮就表示没有接收到数据，收到正确数据一次，绿灯闪烁一次。
注意：接收主机和NTP时间服务器对接收到卫星时间的表示办法不同。
软件系统的调试
l NTP时间服务器主机的初始IP地址为:192.168.1.48。
l 设定NTP时间服务器的地址：用IE浏览器访问192.168.1.48。根据提示进行设置，在3分钟后，ip地址更改为您的设定IP地址参数，密码为:cdzzkjgs。
l 测试软件进行测试：用iTimeSync.exe软件进行调试，协议选择RFC 2030。
l 本服务器为Linux操作系统，用户名和密码的获取必须电话联系本公司。
l 第一次使用，接上天线后，面板的绿灯为常亮10分钟后，进行重启。
l 重启后10分钟左右可以使用服务器。
2. GPS接收模块和主机之间的连接线说明
解答： 允许客户自己制作连接电缆，可采用网络电缆、电话等通讯类电缆。最长不操作500米。
设定需要IP地址的方法：进行设定。晕的地方：重启服务器后，ip地址为:192.168.1.48。
3. 服务器外型尺寸
解答：设备为标准的19英寸机箱，可以放入机架。
4. 技术指标
授时性能
l 客户终端同步精度：1-10ms(典型值，与网络传输性能有关)
用户容量：20000个
NTP请求量：1000次/秒
l GPS时钟参考模式，一级网络时间服务器
l Slave模式：同步于其他NTP服务器
l 支持广播模式
网络协议
l NTP v1，v2，v3，v4
l SNTP(RFC 2030)
l MD5 Authentication（RFC 1321）
l Telnet（RFC854）
l FTP（RFC959）
输出接口
l 网口：1路10/100自适应以太网接口，RJ-45
l Console：RJ-45，2路。
l 串口：2路，选配成RS232，支持多路扩展
l 选配：10MHz、E1、B码、RS422/485、1PPS、DCF77等
硬件平台
l 硬件运行环境：主频400MHz
l 操作系统：专用高效Linux操作系统
管理方式
l 支持Console，Telnet和SSH三种模式
l 菜单界面配置，简便直观
GPS接收机
l 12并行通道GPS接收机
l UTC同步精度：50ns（1б）
l 捕获时间：<5分钟
l 接收L1,C/A码信号-1575.42MHz
l 专用授时GPS天线，灵敏度高达-165dBW
环境条件
l 工作温度: 0℃ ～ 40℃
l 贮存温度： -20℃ ～ 55℃
l 相对湿度： < 95%（不结露）
l 电源: 交流220V±20% 47Hz ～ 60Hz
l 直流220V±15%
l 功耗: 不大于15W
l 获得数据时间:
l ---瞬时断电后重开机, ≤20秒；
l ---位置未变, 重开机, ≤2分钟；
l ---位置和时间变化重开机, ≤7分钟；
l ---本地第一次开机, ≤15分钟。
l .时间精度：±1us
l .位置精度：0.1＇
