GPS全球同步时钟服务器

868时间服务器

NTP时间服务器

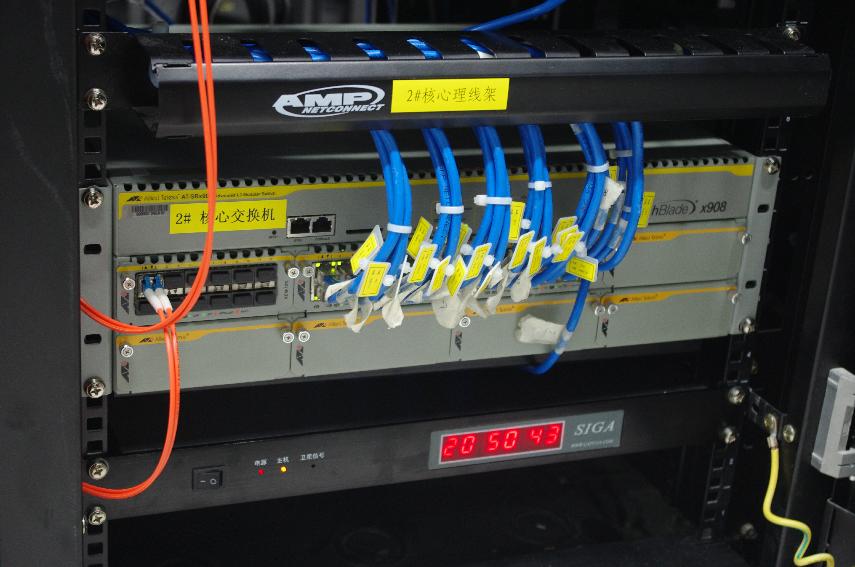

四川电信全球眼监控机房（NTP时间服务器为全省视频服务器提供时间）

网络型GPS时钟  PK  串口型GPS时钟

一.  概述

将通信网上各种通信设备或计算机设备的时间信息(年月日时分秒)基于UTC（协调世界时）时间偏差限定在足够小的范围内，这种同步过程叫做时间同步。随着信息的发展，各类信息系统也越来越多，目前各系统之间的时钟并不是完全精确统一。系统需要时钟的高度精确，且今后的各类系统之间数据交互会越来越多，相应的时钟要求也越来越精确。

NTP（Network Time Protocol）是由美国德拉瓦大学的David L. Mills教授于1985年提出，除了可以估算封包在网络上的往返延迟外，还可独立地估算计算机时钟偏差，从而实现在网络上的高精准度计算机校时，它是设计用来在Internet上使不同的机器能维持相同时间的一种通讯协定。时间服务器（time server）是利用NTP的一种服务器，通过它可以使网络中的机器维持时间同步。在大多数的地方，NTP可以提供1-50ms的可信赖性的同步时间源和网络工作路径。

网络时间协议（NTP）的详细说明在RFC-1305[Mills 1992]中。RFC-1305对 NTP协议自动机在事件、状态、转变功能和行为方面给出了明确的说明。它以合适的算法以增强时钟的准确性，并且减轻多个由于同步源而产生的差错，实现了准确性低于毫秒的时间服务，以满足目前因特网中路径量测的需要。

美国国家标准技术研究院（NIST）从90年代初开始，进行Internet网上时间发播服务，至今已经设置了7，8个时间服务专用网站，德国PTB也于去年开通专用授时网站，在网上发播标准时间。目前世界上的授时网站已有100多个。

本公司是采用标准的NTP时间同步协议，可以和局域网内部或互联网的NTP时间服务器进行高精度的时间同步，同步误差为1-50ms。

二.  系统组成介绍

目前民用可以获取的时间来源有：

1.      中国电信CDMA基站时间

2.      中国北斗卫星时间

3.      美国GPS卫星时间

4.      Internet网络时间

5.      欧洲伽利略卫星时间

可以根据用户的不同需求，提供不同的解决实施方案，满足用户对时间同步的需求。

NTP 时间服务器系统组成实物图

NTP 时间服务器网络组成示意图

三.  北斗接收模块

¥       接收机通道： 6

¥       冷启动首捕时间： ≤ 2 秒

¥       失锁重捕时间： ≤ 1 秒

¥       自动定位时间： 3 分钟

¥       定位数据更新率： 1Hz 、 8Hz 、 16Hz 可选

¥       定位精度： 小于 100 米 /95% （输入高程误差 10 米）

¥       授时 1PPS 精度： 小于 100 纳秒

¥       PPS 特性： 1Hz 、 TTL 电平、脉冲宽度 31.25 毫秒；

¥       电源：220V交流

¥       平均无故障间隔时间(MTBF)≥150000小时

四.  CDMA接收模块

¥       CDMA 接收机频率：800MHz。

¥       输出时间与协调世界时（UTC）时间同步准确度：≤10mS。

¥       平均无故障间隔时间(MTBF)≥150000小时

¥       电源：220V交流

五.             GPS接收模块

¥       16通道授时型GPS接收机

¥       UTC同步精度30ns（RMS），支持单星授时窗口模式

¥       接收L1,C/A码信号-1575.42MHz

¥       跟踪及锁定灵敏度可达-160dBm

¥       电源：220V交流

¥       平均无故障间隔时间(MTBF)≥150000小时

六.             NTP时间服务器

1.    主要特点

¥       高精度、大容量、高品质NTP网络时间服务器

¥       高性能工业级服务器主板，嵌入式Linux操作系统

¥       显示信息丰富，可显示GPS、网络、系统等状态信息

¥       GPS时钟参考模式，一级网络时间服务器

¥       支持一、捌路相互独立的10/100Base-T 以太网端口

¥       高可靠性，MTBF可达80000小时

¥       支持MD5安全加密协议

¥       支持证书加密协议

¥       可同步数万台客户端、服务器、工作站等设备时钟

¥       四路NTP网络端口易于配置、应用，便于系统升级

¥       提升网络系统的安全性和可靠性

¥       直观的Web界面及NTPM管理软件，可以轻松实现远程网络登录、管理、配置和维护

2.    网络协议

¥       NTP v1.v2.v3&v4(RFC1119&1305)

¥       SNTP(RFC2030)

¥       MD5 Authentication（RFC1321）

¥       Telnet（RFC854）

¥       NTP Unicast,Broadcast,Multicast,Autokey

¥       TIME（RFC868） FTP（RFC959）

¥       DAYTIME（RFC867）

¥       DHCP (RFC2131)

¥      HTTP/SSL/HTTPS（RFC2616）

3.    服务器性能

¥       GPS时钟参考模式，一级网络时间服务器，同步精度1μs 可作为从服务器同步于其他NTP网络时间服务器

¥       用户终端同步授时精度：0.5-2ms（局域网典型值）

¥       用户容量：可支持数万台客户端

¥       NTP请求量：8000次/秒

4.    物理及环境参数

¥       尺寸：1U机箱447×44.5×300mm

¥       重量：3.5Kg

¥       电源：220V ±20% 47Hz ～63Hz

¥       工作温度：-10℃～+55℃（主机） -40℃～+75℃（天线）

¥       存贮温度：-45℃～+85℃

¥       湿度： 95％无

网络型868时间服务器在线手册

NTP时间服务器在线手册

七.  产品型号
