ntp时钟调试
工具：
 | ping（操作系统自带） |
| ipconfig all（操作系统自带） |
| 超级终端（下载） |
| 力特串口线驱动（下载） |
| snmp驱动（在子钟管理程序中：C:\Program Files\网络时钟管理软件\snmp驱动.exe） |
| NTP服务器测试软件：（在子钟管理程序中：C:\Program Files\网络时钟管理软件\NTP客户端.exe） |
如果子钟的红色部分设定正确，子钟可以正常运行！！！！！
一、

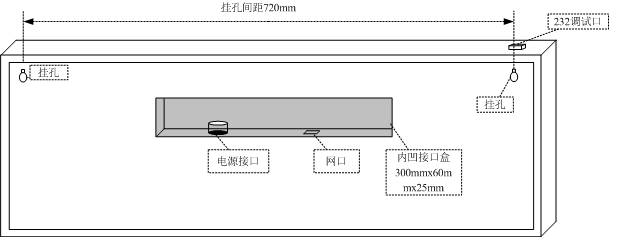

外观
l
子钟有3个接口：电源接口、232接口、RJ45接口。
l
232接口：调试时钟接口。
l
RJ45接口：通讯接口，连接到以太网交换机。
l
电源接口：接入AC220V，航空头线序：1：接红色（火线），2：黄绿色（地线）3：蓝色（零线）
设定IP地址及时间源
物理连接：用随机配置的232直通电缆，将计算机的串口将时钟连结起来。
软件操作：计算机的操作
1)
打开：程序 –
附件- 超级终端
2)
超级终端设定：
|
l
每秒位数为：115200 l
数据位：8 l
奇偶校验：无 l
停止位：1 数据流控制：无
|
进入超级终端：
键盘 敲击回车键，超级终端显示信息
命令说明：
Command
Function/Example
-----------------------------------------
ipaddr
Set ip address
ipaddr 192.168.1.26
mask
Set ip mask address
mask 255.255.255.0
way
Set default gateway address
way 192.168.1.1
mac
Set ethernet mac address
mac
ntphost
Set ntf host ip address
ntphost 210.72.145.44
ntp2host
Set ntf2 host ip address
ntphost 210.72.145.44
traphost
Set snmp trap host ip address
ntphost 192.168.1.100
upgradehost
Set upgrade host ip address
ntphost 192.168.1.100
ledadj
Set led brightness(0~63)
ledadj [0~19] [1~43]
ledlum
Set led lum
ledlum [0~5]
timer
Set timer
timer 2012-04-05 23:23:23
interval
Set update interval
interval 5
save
Save set
config
Query current set
help
Show all command
举例：
1.
修改IP地址：
l
ipaddr 192.168.xxx.xxx
回车
l
save回车
2.
修改网关地址
l
Way 192.168.1.1
l
save回车
3.
修改掩码地址
l
Mask 255.255.255.0
l
save回车
4.
修改主NTP服务器地址：
l
ntphost 192.168.xxx.xxx
回车
l
save回车
5. 修改备NTP服务器地址：
l
ntp2host 192.168.xxx.xxx
回车
l
save回车
6.
修改NTP校时间隔：
l
Interval 5 回车
l
save回车
7. 修改led模块亮度：
l
ledadj 0 60 回车
l
save回车
8. 修改亮度等级
l ledlum 20 回车
l save回车
9. 修改告警服务器地址
l
Traphost 192.168.1.200
回车
l
save回车
10. 查看修改后的参数
l Config回车
屏幕显示数据跑动，即完成对NTP子钟的IP地址的设定。
如果在输入过程中，不断有信息弹出来，无需理会，继续敲击命令。
查看地址是否设定成功：输入：Config命令，会显示出来设定后的地址信息。开机跑动的表格，是固定的说明数据，不是设定的设定的地址。查看当前地址，只能使用config命令。
二、
网络调试

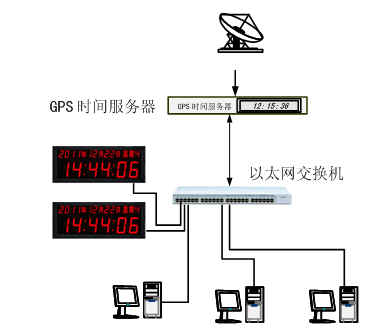

接线图：

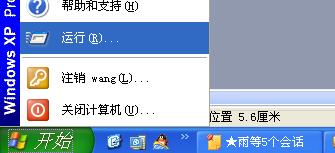

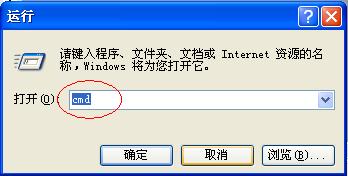

在计算机上ping
通子钟
Ping

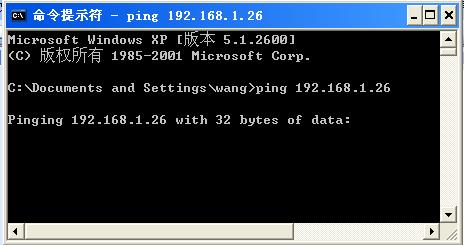

通子钟：格式是：ping
192.168.1.26 (注：192.168.1.26是子钟的IP地址)
附：ping
命令说明：
是DOS命令，一般用于检测网络通与不通 ，也叫时延，其值越大，速度越慢。
PING
(Packet Internet Groper)[1]，因特网包探索器，用于测试网络连接量的程序。
它是用来检查网络是否通畅或者网络连接速度的命令。作为一个生活在网络上的管理员或者黑客来说，ping命令是第一个必须掌握的DOS命令，它所利用的原理是这样的：利用网络上机器IP地址的唯一性，给目标IP地址发送一个数据包，再要求对方返回一个同样大小的数据包来确定两台网络机器是否连接相通，时延是多少。
时钟连接实物图

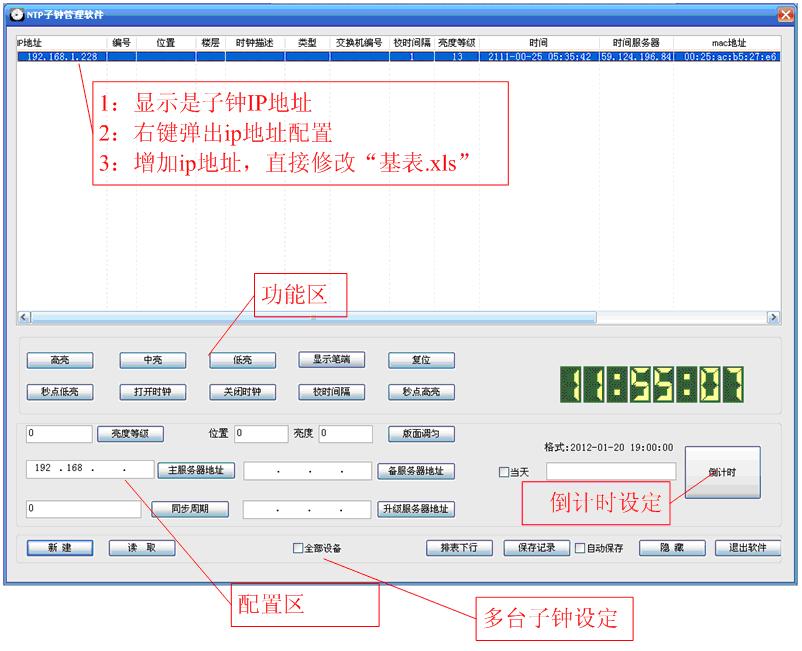

时钟管理
复位：时钟复位
显示笔端：数码管显示1-8，用于查看数码管有无坏笔端。
关闭时钟：显示屏关闭。
打开时钟：显示屏打开。
秒点高亮：秒点较正常亮度高，用于排查故障。
秒点低亮：秒点较正常亮度低，用于排查故障。
亮度等级：参数范围0-20，其中，0亮度，是关闭时钟的显示。
版面调匀：位置是指，数码管的位置，参数范围0-20，亮度，是数码管的亮度，参数范围1-60
主服务器地址：主NTP服务器的地址。
备服务器地址：备NTP服务器的地址
同步周期：子钟同步时间服务器的周期。以分钟为单位，填1.代表每1分钟，子钟向母钟发送一个时间同步的请求。
升级服务器地址：子钟可以远程更新程序，请填入升级服务器的地址。
更改时钟的ip地址
鼠标右键弹出修改ip地址的菜单。
打开软件菜单下面的基表，修改基表，添加子钟的ip地址，再次打开管理软件，子钟的ip地址就已经添加到数据库中。
点击“读取”按钮，将所有时钟的时间及参数，一次性全部读取上来。包括当前的显示时间。
点住一个子钟ip，输入到点时间，点击“倒计时”按钮。显示子钟则自动显示倒计时。
l
调试时钟完成标准：
1.
版面亮度匀称。
2.
右下角红点消失。
3.
分别设定一次，最小亮度等级，最大亮度等级。
4.
关闭LED显示。
5.
显示1234567890,查看无缺笔。
6.
做一次倒计时测试。
7.
ping 时钟的IP地址，不掉包。
8.
设定合适的同步间隔。
