GPS时间服务器在线手册
一：装置的结构
接收机的前面板功能介绍：
l
电源LED灯：红灯常亮，表示电源工作正常。
l
主机LED灯：黄灯不停闪烁，表示主机工作正常；面板上的黄灯不闪烁，表示主机工作不正常，需要返回厂家维修。
l
信号LED灯：绿灯常亮，表示接受到卫星信号；不停闪烁，表示没有接受到卫星信号。

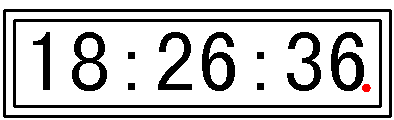

l 时钟LED显示：■ 时、分、秒

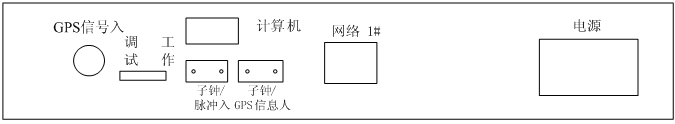

装置的后面板功能介绍：
l GPS信号入：连接GPS天线，天线不能扩展长度。
l 拨码开关：设定GPS时间服务器IP地址时，将开关拨到“工作”状态。“调试”状态是直接转发卫星信号。
l 计算机：是连接计算机的端口，通讯协议为232协议。设备之间的电缆的制作方法为直通，即2-2；3-3；5-5。电缆的长度不超过5米。
l 子钟/GPS信息入：连接子钟或其他485设备的端口，物理协议为485，和子钟连接时电缆的制作方法为直通，即1-1；2-2。1号脚为date+、2号脚为date-，电缆的长度不超过500米。（该端口不能直接连接计算机，如果需要GPS时间服务器连接计算机，需要在计算机的串口上安装一个232转换422的转换器。）
l 子钟/脉冲入：连接子钟或其他485设备的端口，物理协议为485，不用于连接子钟。
l 网络：连接交换机，可以直接通过网络对远程的计算机进行时间校正。
l 电源：输入220V电源。
显示子钟的接口介绍（选配件）
l 子钟有3个接口：电源接口、485数据入接口、485数据出接口。
l 电源接口：输入220V电源
l 485数据入接口：连接到时间服务器的“子钟/GPS信息入”端口。

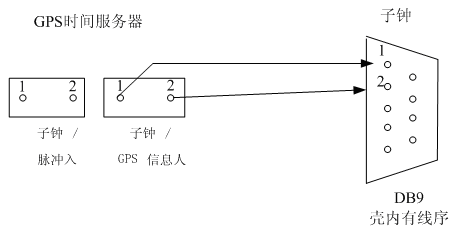

电缆的做法是：
子钟端：DB9的接口，将红线接到1号芯，蓝色线接到2号芯。
服务器端：接到“子钟/GPS信息入”端口，红线卡入1号，蓝线卡入2号。
l
天线头要安装在室外，原则上是顺着天线头往上看能够看到360。的天空。天线是一个易于安装的有源天线，天线头封装在长约100mm直径约30mm高的塑料圆盘内，天线的导引线是30m左右长的低损耗同轴电缆（不能延长或剪断后重新连接）。
l
连通时钟主机电源。
l
将网线插入到时钟的网络接口，另一头插入交换机。
l
将主机背面的拨码开关设定在工作状态。
l
匹配的子钟的安装：接通电源，连接好485通讯线路。
打开后面板上的电源开关，LED显
示器显示出未经同步的北京时间，装置在新的位置装好，上电后需要几分钟的时间进行初始化，即根据接收到的GPS卫星信号计算出所处
的地理位置，对输出时间进行校正。这一过程一般需要大约7分钟，初始化结束后，装置得到卫星同步信息，显示标准北京时间，装置初始化后，只要不移动位置，如断电后再上电，仅需2秒左右即可正常工作。判断时钟是否正常工作的办法：电源红灯常亮、主机黄灯闪烁、信号灯常亮。
三、同步软件的安装和调试
出厂设定：IP地址：192.168.1.26、子网掩码：255.255.255.0、默认网关：192.168.1.1
快速测试：
1.
天线必须连接到时间服务器，并放置在窗台或室外。
2.
网线连接到交换机
3.
测试的计算机连接到该台交换机
4.
设定计算机的IP地址为：网络端口1：192.168.1.30
；子网掩码：255.255.255.0
5.
计算机操作
： “ 开始 ”
-- “ 运行” 中输入指令：ping
192.168.1.26 –t，如果可以ping通，表示连接成功，如果不能ping通，表示不能进行下面的调试工作，请找一下原因。
|
第1步：运行 |
第2步：输入命令 |
第3步：显示结果 |
|
|
|
|
6.
运行校时软件：点击“检查”和“校正”按钮。
设定GPS时间服务器的IP地址：
l
同步超时：如果计算机的时间和GPS时钟的时间超过了设定的范围，本软件将不校正计算机的时间。
l
服务器：校时软件连接的GPS时间服务器的IP地址，不是设定时间服务器的地址，时间服务器的地址只能用串口来调整。
l
自动同步：自动校正计算机时间的间隔时间。
l
自动检查：自动检查计算机和GPS时间服务器时间误差的间隔时间。
l
同步时差：计算机时间和GPS时间服务器提前或延后的误差设定。

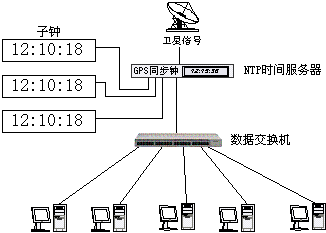

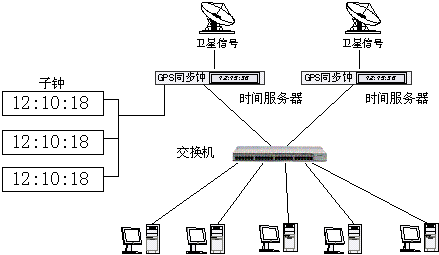

网络化时间同步解决方案图例
